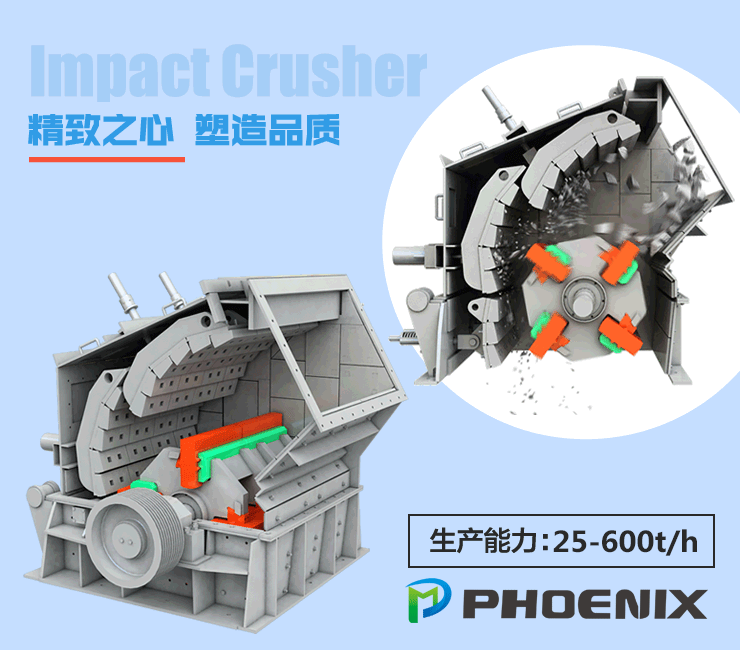

反击式破碎机工作原理：
反击式破碎机是一种利用冲击能来破碎的破碎机械。当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与板锤之间的间隙可达到改变物料出料粒度和物料形状的目的。

本机在后架上采用自重式保险装置，当非破碎物料进入破碎腔后，前后反击架后退，非破碎物料从机内排出。

反击破结构和特征：

如下图1所示，反击式破碎机主要由转子、反击架、机架、棘轮翻盖（液压翻盖）和传动部分等零部件组成。

1、转子 2、反击架 3、机架

图1 反击破碎机结构图

转子部分

转子体是本机心脏部分（见下图2）。转子架采用钢板焊接而成，板锤被固定在正确的位置，轴向限位装置能有效的防止板锤窜动。

板锤采用高耐磨材料制成。整个转子具有良好的动静平衡和耐冲击性。

机架

机架是由三部分坚固、抗扭的箱形焊接结构组成，彼此用高强度螺栓连接。为保证安全可靠地更换易损件，铰接式机架盖可用机械装置或液压装置打开。建议用户在机架上方设置起吊装置，这将帮助你更为快捷地打开上机架以更换易损件或检测设备。机架两侧均设有检测门。

反击架

本机装有前、后二个反击架，均采用自重式悬挂结构。每一反击架被单独地支承在破碎机机架上。破碎机工作时，反击架由自重保持其正常工作位置；过铁时，反击架迅速抬起，异物排除后，又重新返回原处。反击架与转子之间的间隙可通过悬挂螺栓进行调整。反击衬板用高强度螺栓固定在反击架上。反击衬板可以从磨损较大的地方更换到磨损较小的地方。

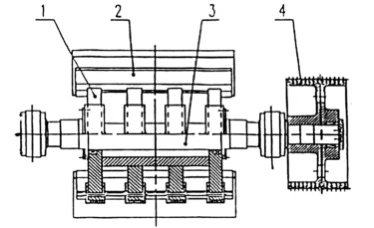

1、转子架 2、板锤 3、轴 4、槽轮

图2 转子部件图

传动部分

传动采用三角皮带传动。与主轴配合的槽轮采用胀套联接，便于装拆。转子的速度可通过更换电机槽轮来调整。

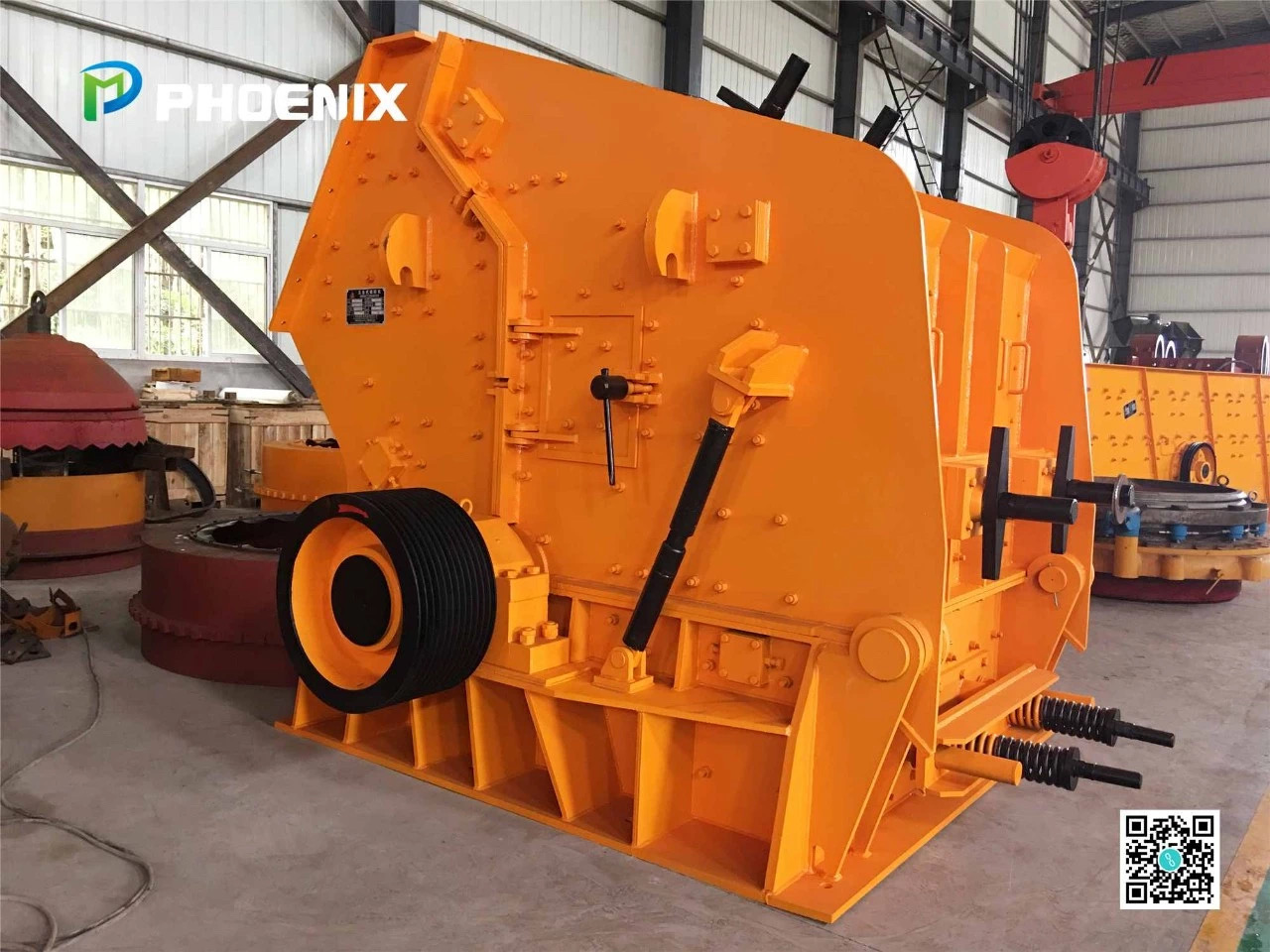

反击式破碎机出厂图

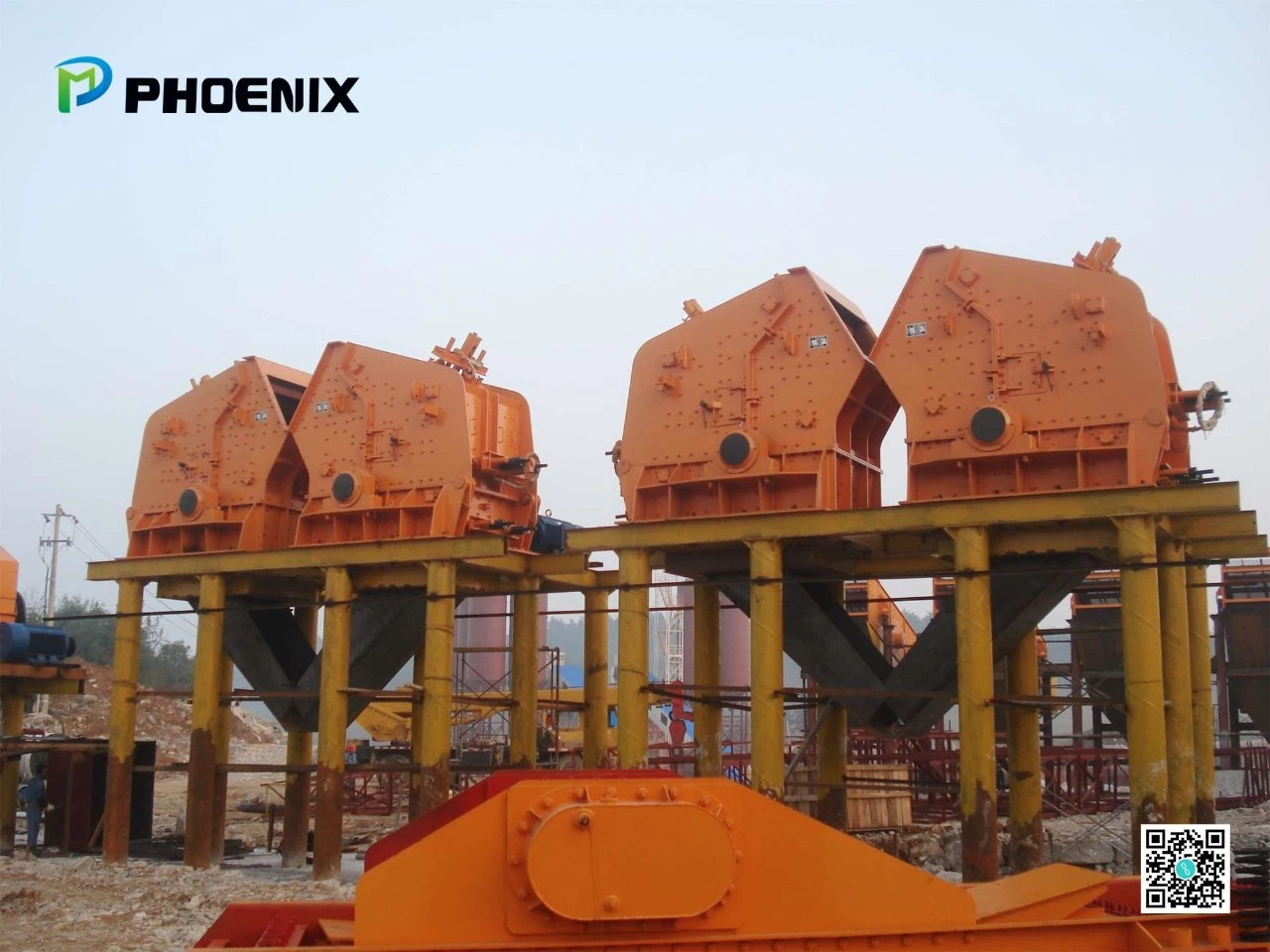

反击破工程现场案例图

反击式破碎机生产线视频：

点击观看【颚破+反击破】生产线视频

反击破厂家简介：

上海恒源冶金设备有限公司自成立以来，一直专注于砂石生产线设备的研发、生产与销售，公司主营产品主要有破碎、制砂、磨粉、输送筛分设备及配套备件等。位于江苏启东滨海工业园区的六万平米大型矿机生产基地，具备先进的数控加工设备和产品质检检测仪器，设备精度高、速度快，具有很强的生产能力，欢迎广大客户前来实地工厂考察和咨询，期待与您携手共赢！
